Golbahar Residential

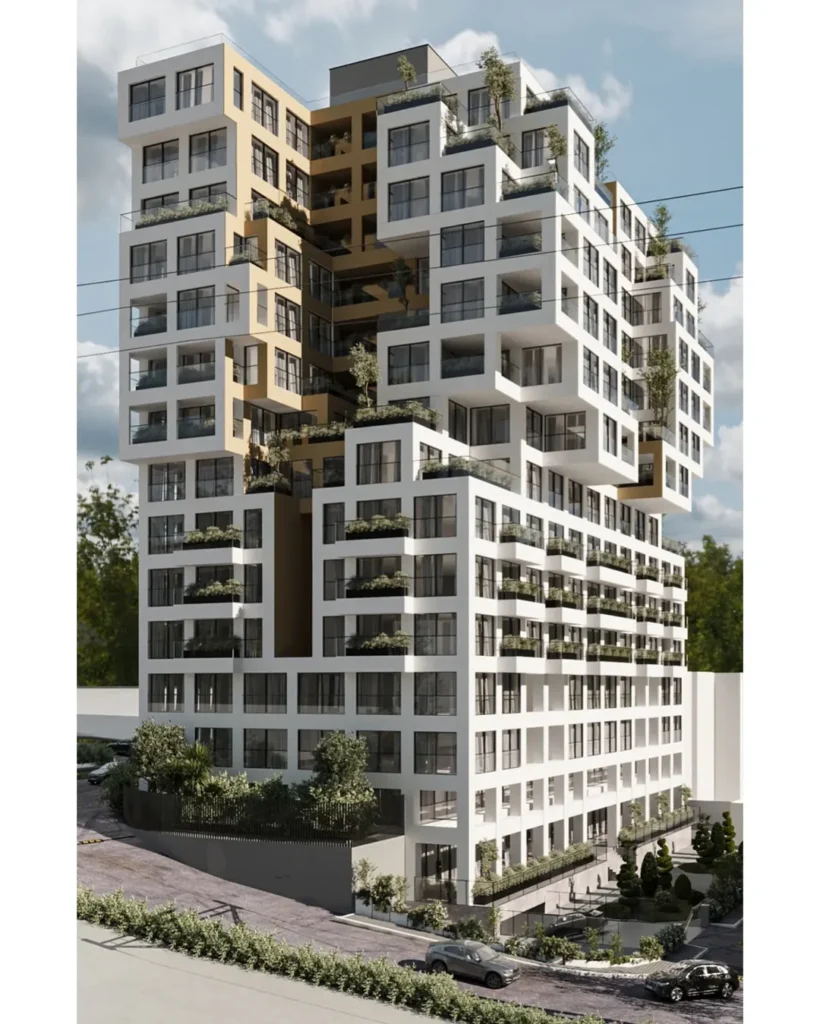

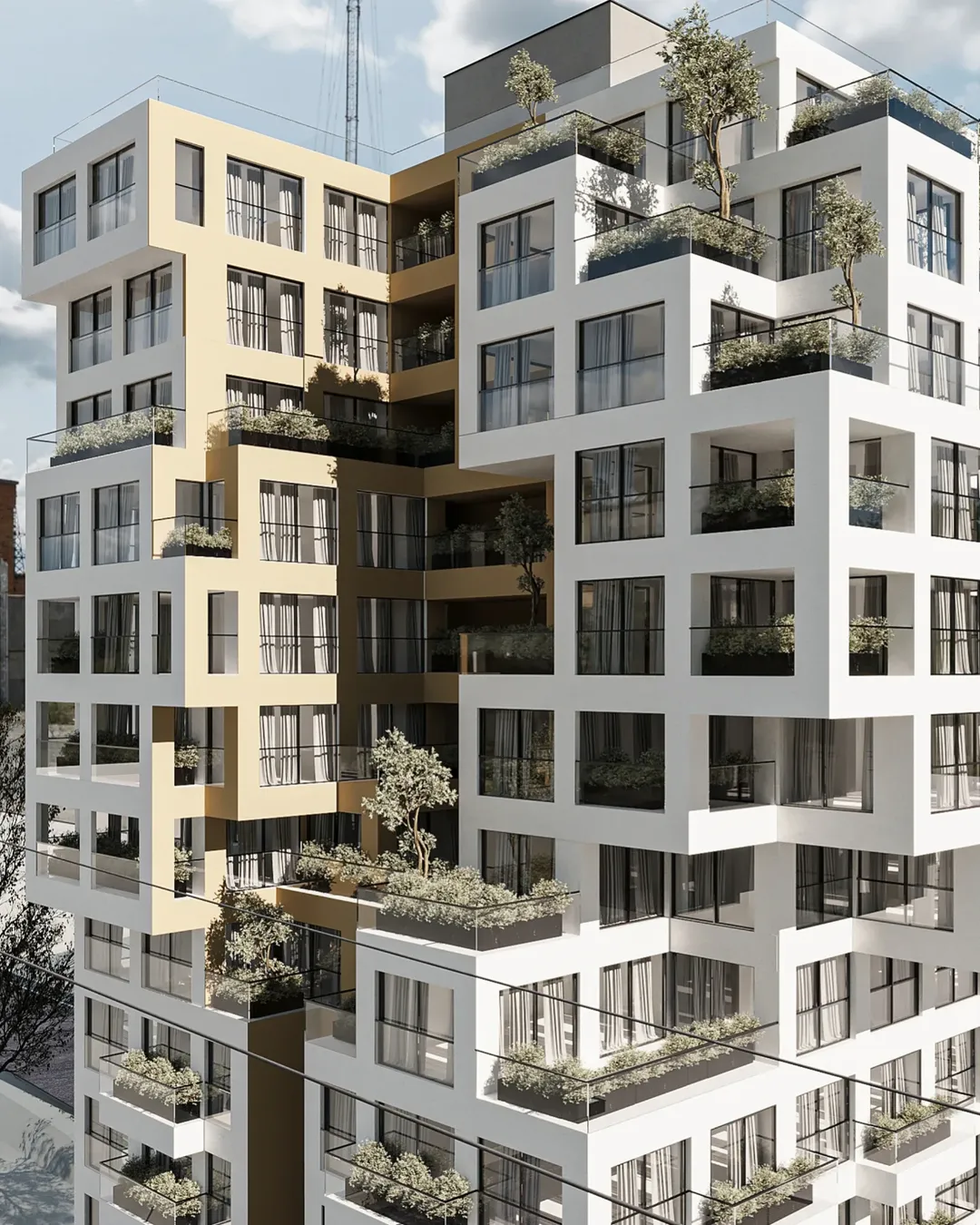

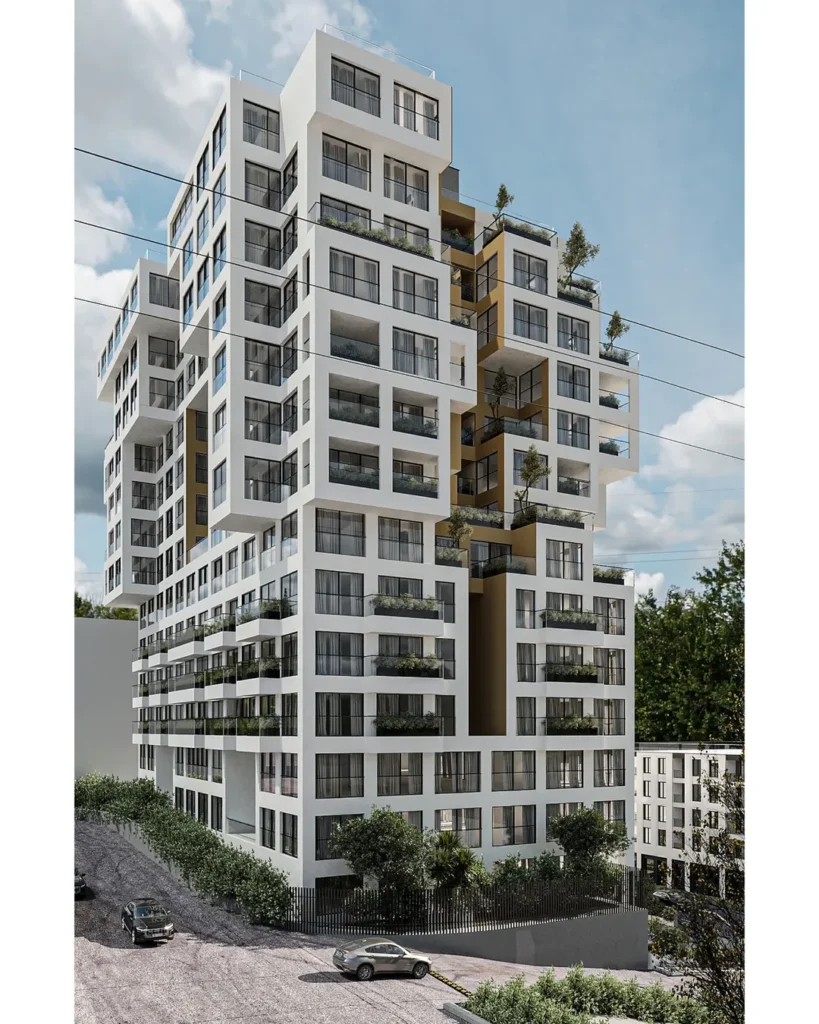

مجتمع مسکونی گلبهار؛ مطالعات فاز اول سازه در خدمت معماری جسورانه
پروژه گلبهار با زیربنای ۲۴,۰۰۰ مترمربع، نمونهای بارز از مدیریت چالشهای پیچیده سازهای است. در این پروژه، ایده معماری با کنسولهای عظیم و انقطاع در طبقات، تیم مهندسی را در فاز اول مطالعات بر آن داشت تا با تحلیلهای دقیق، امکانسنجی و مسیریابی برای دستیابی به پایداری و ایمنی سازه در تراز استانداردهای جهانی را تدوین کند.
کنسولهای بلند ۷ متری
بررسی و تحلیل کنسولهای عظیم ۷ متری از طبقه هفتم به بالا، که نیازمند تحلیل دقیق صلبیت و کنترل خیز در ارتفاع بود.
مدیریت انقطاع شدید در دیافراگم
مطالعه و ارائه راهکارهای اولیه برای حل چالش انقطاع شدید در دیافراگم و ضعف آن در طبقات اول تا چهارم برج غربی برای اطمینان از انتقال صحیح بارهای جانبی.
بهینهسازی چندمعیاره سیستم سازه
تحلیل و امتیازدهی به ۸ گزینه سازهای مختلف بر اساس هزینه، سرعت، کیفیت و تطابق با معماری؛ که منجر به پیشنهاد سیستم فولادی+کامپوزیت به عنوان گزینه برتر گردید.
تحلیل عمیق انتخاب سیستم سازهای (مهندسی ارزش – فاز اول)
یکی از وظایف انجامشده در فاز اول این پروژه، انجام مطالعات مهندسی ارزش برای تعیین بهینهترین سیستم سازهای بود. در این فرآیند، ۸ گزینه مختلف مورد بررسی قرار گرفتند:
نتیجه نهایی پیشنهادی: سیستم “فولادی + کامپوزیت” با کسب بالاترین امتیاز (۸۳ از ۱۰۰)، به عنوان سیستم منتخب برای پاسخگویی به پیچیدگیهای معماری گلبهار به عنوان سیستم برتر جهت ارائه به تیم طراح اصلی معرفی شد.
تنوع سیستمها: گزینههایی شامل اسکلت فولادی با پرکننده بتنی، سقفهای عرشه فولادی، دالهای مجوف (دپو پوسته) و سیستمهای بتنآرمه سنتی تحلیل شدند.
معیارهای امتیازدهی: هر سیستم بر اساس ۶ فاکتور حیاتی امتیازدهی شد: هزینه مصالح، سرعت اجرا، کیفیت اجرا، مقاومت در برابر حریق، سهولت ساخت و میزان تطابق با معماری.
سناریوهای تصمیمگیری: تحلیلها در ۳ حالت انجام شد؛ حالت اول با وزندهی یکسان، حالت دوم با اولویت سرعت، و حالت سوم با اولویت هزینه.
جزئیات اجرایی و مدیریتی (در حد فاز اول)
تعامل تخصصها در فاز اول: این مطالعات حاصل همفکری نزدیک دکتر سیدعلی رضوی (محاسب سازه – مسئول فاز اول) و دفتر معماری زیما بوده است که توانستهاند تضاد همیشگی “کنسولهای بلند معماری” و “صلبیت سازهای” را در سطح مطالعاتی حل کنند.
مقیاس پروژه: مدیریت مطالعات بر روی ۲۴,۰۰۰ مترمربع زیربنا در یکی از متراکمترین مناطق تهران (منطقه ۱)، نیازمند برنامهریزی دقیق در لجستیک تحلیلها بوده است.
مشخصات پروژه:
- موقعیت: ولنجک، تهران
- مساحت زیربنا: 24/000 متر مربع
- مشاور و محاسب سازه – فاز اول مطالعات: دکتر سیدعلی رضوی طباطبایی
- معمار: آقای علی رضا جوانمرد | دفتر معماری زیما
کالبدشکافی چالشهای هندسی و دیافراگم
معماری پروژه گلبهار به گونهای است که در ترازهای مختلف، انسجام سازه با چالش مواجه میشود:
- هندسه نامنظم در پلان: پلان پروژه نشاندهنده یک طراحی غیرمتعارف در محدوده برج شرقی و غربی است که نیازمند تحلیلهای لرزهای پیشرفته برای جلوگیری از پیچش سازه بود. در فاز اول، این پدیده شناسایی و حساسیت آن اعلام گردید.
- بحران انقطاع دیافراگم: در طبقات اول تا چهارم برج غربی، دیافراگم سقف دچار انقطاع شدید و ضعف است. این موضوع انتقال بارهای جانبی (زلزله) را دشوار میکند که در فاز اول، راهکارهای اولیه برای تقویت پیشنهاد شد.
- کنسولهای طبقات فوقانی: از طبقه هفتم به بالا، سازه شاهد کنسولهای بلند ۷ متری است. این کنسولها علاوه بر باربری ثقلی سنگین، پتانسیل ایجاد لرزش و خیزهای بزرگ را دارند که کنترل آنها در اسکلت فولادی-کامپوزیت با دقت میلیمتری در مطالعات فاز اول بررسی شده است.
پروژه گلبهار صرفاً یک برج مسکونی نیست؛ بلکه یک “پروژه مطالعاتی” در حوزه بهینهسازی سازه است. عبور از چالش دیافراگمهای ضعیف و تحقق کنسولهای ۷ متری، تنها از طریق تحلیل ۸ سناریوی سازهای مختلف و پیشنهاد دقیق سیستم کامپوزیت میسر شد.
