Diamond Residential

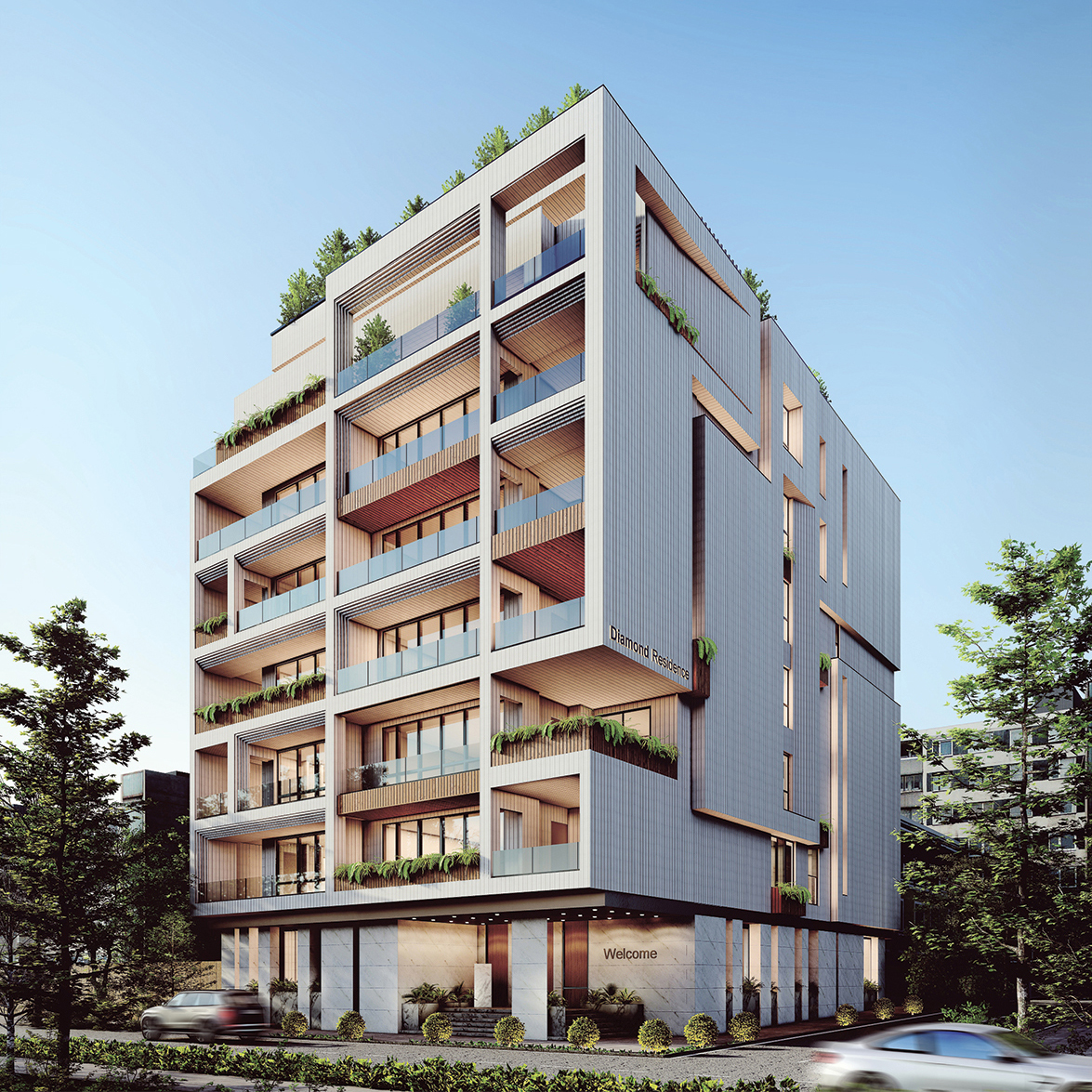

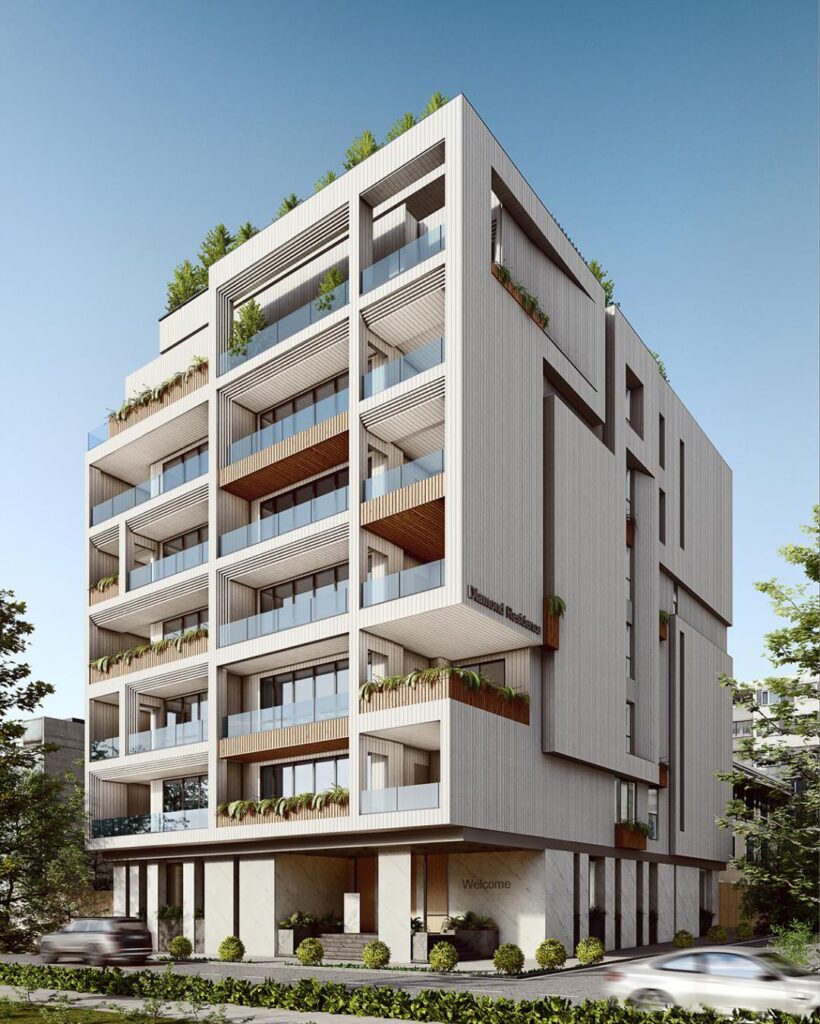

پروژه مسکونی دایموند؛ معماری معلق و مهندسی دقیق در کاشان
پروژه دایموند نمونهای موفق از همکاری میان گروه سازه دکتر رضوی و دفتر معماری پادرا است. ویژگی اصلی این بنا، طبقاتی است که به صورت پلکانی و با کنسولهای بلند طراحی شدهاند. برای تحقق این ایده معماری بدون استفاده از ستونهای مزاحم در نما، از سیستم تقویتکننده “دستک” (Strut/Bracing) استفاده شده است تا پایداری سازه در لبههای معلق تضمین شود.
طراحی و مهار کنسولهای بلند
استفاده از سیستم دستک (Cantilever Support) برای مهار بارهای ثقلی و جانبی در بخشهای معلق نما، با دقت محاسباتی بالا.
جزئیات اجرایی اتصالات فولادی
طراحی و اجرای اتصالات پیچیده با مقاطع 2UNP160 و صفحات تقویتکننده برای انتقال صحیح نیرو از دستک به اسکلت اصلی.
تطابق کامل سازه با معماری مدرن
مخفیسازی عناصر تقویتکننده سازهای در دل دیوارها و پارتیشنها برای حفظ یکپارچگی بصری و زیباییشناسی نمای پروژه.
کالبدشکافی فنی (Technical Insight)
هماهنگی در اجرا: فرآیند نصب دستکها و هماهنگی آن با بتنریزی سقفها، یکی از چالشهای اجرایی بوده که با نظارت دقیق به سرانجام رسیده است.

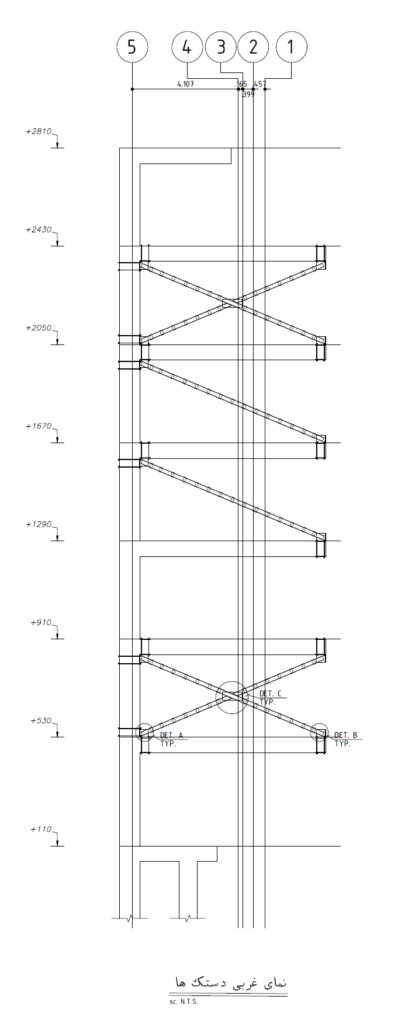

سیستم مهاربندی: در تصاویر کارگاهی مشخص است که از مهاربندهای ضربدری (X-Bracing) و دستکهای مورب فولادی برای افزایش صلبیت طبقات استفاده شده است.

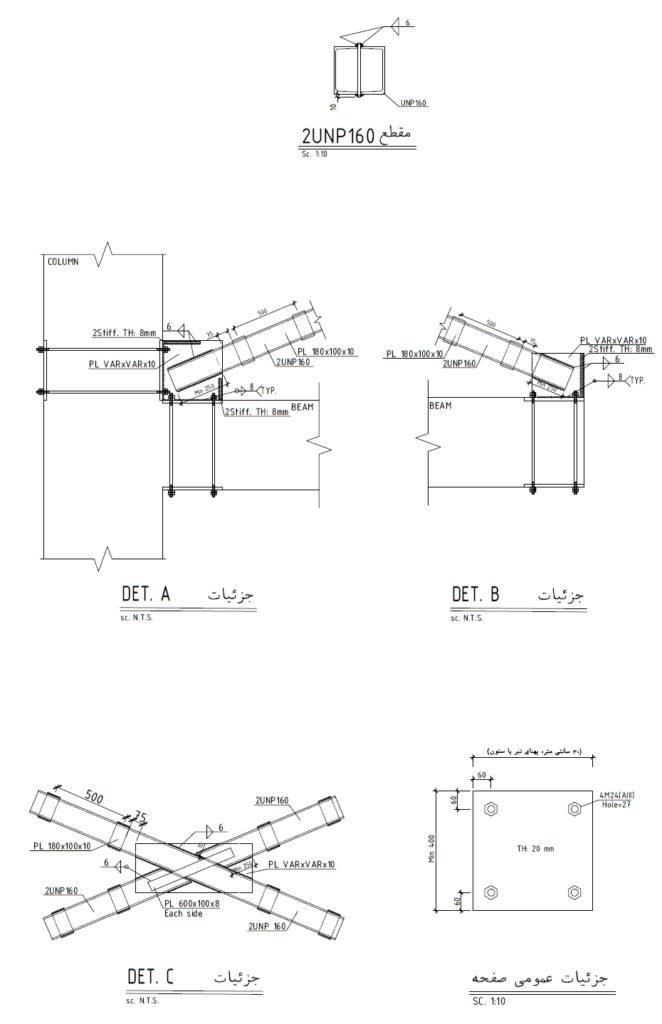

دقت در اتصالات: جزئیات فنی (DET A, B, C) نشاندهنده استفاده از ورقهای اتصال ضخیم و جوشهای نفوذی برای مهار نیروی کششی و فشاری در دستکها است.
مشخصات پروژه:
- موقعیت: کاشان
- مشاور و طراح سازه: دکتر سیدعلی رضوی طباطبایی
- معمار: مهندس امین دارویی | دفتر معماری پادرا
پروژه دایموند کاشان، تجلی “مهندسی در خدمت زیبایی” است. جایی که کنسولهای بلند معماری با تکیه بر دستکهای فولادی طراحی شده توسط دکتر رضوی، تداومی میان فضای داخل و بیرون ایجاد کرده و استانداردی جدید در ساختوسازهای مدرن منطقه کاشان ثبت کرده است.
